Padjero sport. Инсталяция компрессора с ресивером и инвертера.



И так. Так как, часто в поездках возникает необходимость менять давление к колёсах, а так же есть риск разбортировать колесо, решил поставить стационарно компрессор и ресивер на 6 литров. Ну и заодно инсталировать инвертер 12-220 вольт. Инвертер на 1,5 кВатта, что бы можно было при необходимость подключить небольшую "болгарку", дрель и другой инструмент. Установить всё это решил под обшивку в правое заднее крыло. В комплектациях для буржуйских стран там установлен дополнительный кондиционер для третьего ряда сидений.



Для установки была выбрана компрессорная станция Беркут SA -06.

01


Ресивер на 6 литров.

02


Производительность насоса 72 л/мин. Не ахти как много, но учитывая ресивер должно хватать для поставленных мной задач.

03


В комплекте так же есть датчик давления, который отключает насос при достижении давления в ресивере в 10 бар.

04


Длина армированого шлангавходящего в комплект 7,5 метров.

05


Инвертер простой китайский. Пожалуй саме "слабое звено". Посмотрим как поведет себя в эксплуатации. Пробные тесты до установки выдержал на отлично.

07


Для управления (Вкл. Выкл.) приобрёл блок кнопок.

08


В блоке уже есть вся разводка. Надо только подключить провода питания и провод управления.

09


так же блок снабжён автоматическими предохранителями, что на мой взгляд удобнее чем простые перегорающие предохранители.

10


Так же в комплекте крепёж и наклейки. Изначально такие блоки предназначены на установку на катерах, поэтому и наклейки соответствующие. Особенно понравилась наклейка с надписью "автопилот".

11


Для комутации 40 Амперные реле.

12


Для начала была снята обшивка багажника и прокинуты силовые провода от аккумулятора и провода управления.

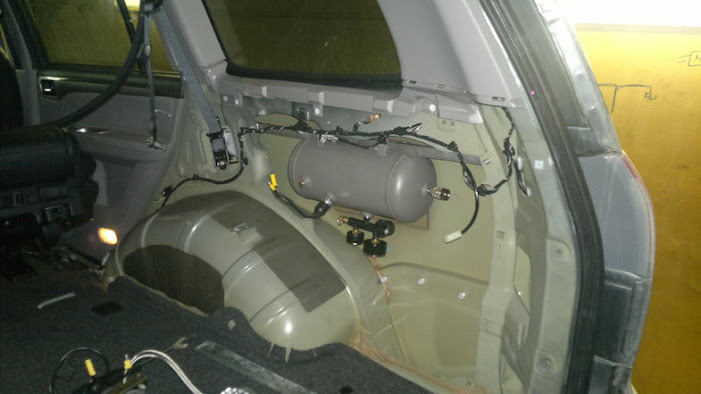

Примеряем ресивер.

13


Места в крыле много.

14


Рабочий беспорядок.

15


Крепление компрессора.

16


Окончательный вид. Всё собрано и подсоединено. Осталось только поставить на место облицовку.

17


Кнопки разместились в потолочной консоли.

18


19


Розетку на 220 врезал в заглушку заднего кондиционера. Там же под заглушкой находятся и рере включения.

20


Лёгкий доступ к розетке открывается если откинуть одиночное заднее сидение.

21

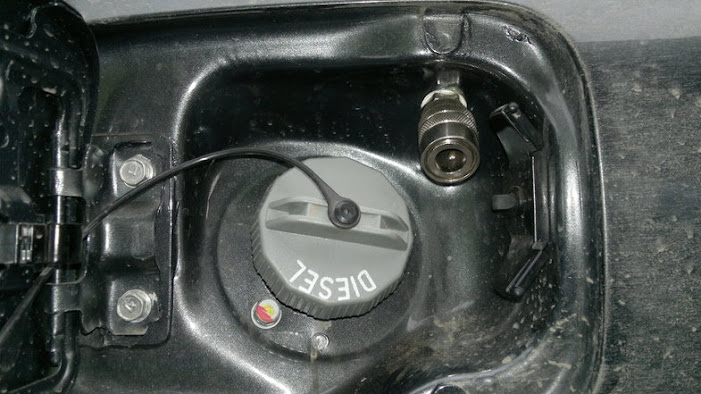

Быстроразъёмное соединение шланга выведено в лючок бензобака.

22


Откручивать пробку и вставлять пистолет совершенно не мешает.

23


Вот пока как то так.
